کاربرد:

نظارت بر مشعل‌های نفتی و گازی

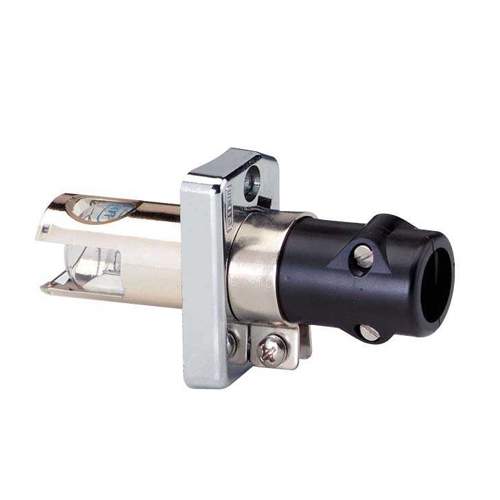

دتکتورهای شعله:

“دتکتورهای شعاع UV برای استفاده با کنترلرهای مشعل زیمنس طراحی شد اند، به‌منظور نظارت بر شعله‌های گاز یا روغن.

QRA با کنترلرهای مشعل زیر سازگاری دارد:”

” QRA همچنین قادر به تشخیص شعله های ناشی از احتراق سوخت‌های سبز ترکیبی با سوختهای فسیلی است. سوخت‌های سبز، حامل‌های انرژی مایعی هستند که به صورت مصنوعی با استفاده از انرژی‌های تجدیدپذیر تولید می‌شوند. هیدروژن تولیدشده از طریق الکترولیز با استفاده از برق سبز را می‌توان با ترکیب کربن حاصل از CO₂ به یک منبع انرژی مایع تبدیل کرد. احتراق مرتبط با این سوخت‌ها، کربن خنثی است. نمونه هایی از سوخت‌های سبز شامل سوخت‌های پارافینی مانند روغن‌های گیاهی هیدروژنه (HVO) و سایر سوختها مانند OME (اترهای اکسی متیلن ۳، ۴ و ۵) می‌شود.”

هشدارهای ایمنی:

به منظور جلوگیری از آسیب به افراد، خسارت به اموال یا محیط‌زیست، رعایت نکات هشداردهنده زیر الزامی است!

•  از برداشتن، دستکاری یا تغییر در دتکتور بپرهیزید.
• کلیه فعالیت‌ها (نصب، راهاندازی، تعمیرات و غیره) باید توسط پرسنل واجد شرایط انجام شود.
• پیش از انجام هرگونه کار روی دتکتور شعله، منبع تغذیه را به طور کامل قطع کنید (قطع همه قطبی). با استفاده از یک تستر ولتاژ مناسب، قطع برق را تأیید کرده و از روشن شدن مجدد ناخواسته آن جلوگیری نمایید.
  • در صورت عدم رعایت: خطر برق گرفتگی وجود دارد.
• با محافظت مناسب از ترمینال‌ها، اطمینان حاصل کنید که خطر برق گرفتگی وجود ندارد.
  • در صورت عدم رعایت: خطر برق گرفتگی وجود دارد.
• پس از هرگونه فعالیت (نصب، راهاندازی، تعمیرات و غیره)، از منظم بودن سیم کشی اطمینان حاصل کنید.
  • در صورت عدم رعایت: خطر اختلال در عملکرد ایمنی و برق گرفتگی وجود دارد.
• لامپ های هالوژن، تجهیزات جوشکاری، لامپ‌های خاص یا جرقه‌های احتراق ممکن است تشعشعات کافی برای فعالسازی سلول UV دتکتور تولید کنند. پرتوهای ایکس و گاما نیز میتوانند سیگنال‌های اشتباه شعله ایجاد کنند.
  • در صورت عدم رعایت: خطر از دست رفتن عملکرد ایمنی وجود دارد.
• سقوط یا ضربه میتواند عملکرد ایمنی دتکتور را مختل کند. حتی در صورت عدم مشاهده آسیب ظاهری، این واحدها نباید مورد استفاده قرار گیرند.
  • در صورت عدم رعایت: خطر اختلال در عملکرد ایمنی و برق‌گرفتگی وجود دارد.

نکات نصب:

• اطمینان حاصل کنید که مقررات ایمنی ملی مربوطه رعایت شده است
• گشتاور سفت کردن پیچ های محفظه QRA2: حداکثر. 0.3 نیوتن متر

همیشه کابل آشکارساز را جدا از کابل های دیگر، به ویژه از اشتعال با ولتاژ بالا، اجرا کنید

کابل ها، در حالی که بیشترین فاصله ممکن را رعایت می کنند.

نکات راه اندازی:

عملکرد مشعل بدون مشکل تنها زمانی تضمین می شود که شدت تابش UV در آشکارساز باشد.

مکان به اندازه کافی بالا است تا سلول UV آشکارساز در طول هر نیم موج مشتعل شود.

شدت تابش اشعه ماوراء بنفش در محل آشکارساز از طریق اندازه گیری جریان آشکارساز بررسی می شود.
